电磁流量计
产品介绍电磁流量计用来测量封闭管道中导电液体以及矿浆、纸浆等液固两项流体的体积流量。电磁技术成熟可靠,是应用广泛的流量测量方式之一

产品介绍

电磁流量计用来测量封闭管道中导电液体以及矿浆、纸浆等液固两项流体的体积流量。电磁技术成熟可靠,是应用广泛的流量测量方式之一!
LD系列电磁流量计采用国内优质的转换电路,丰富的内衬材料和电极种类选择,严格的工艺过程控制以及规范的标定,使得每一台流量计都是高品质的出品,赢得了众多客户的信赖!

技术参数

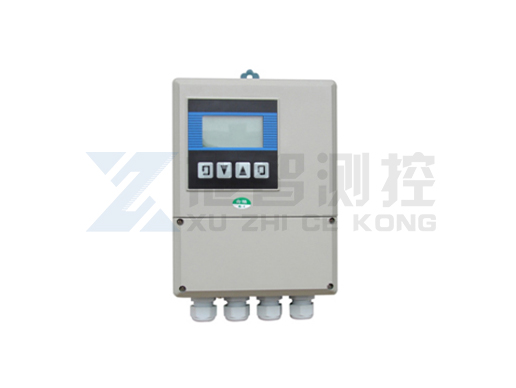

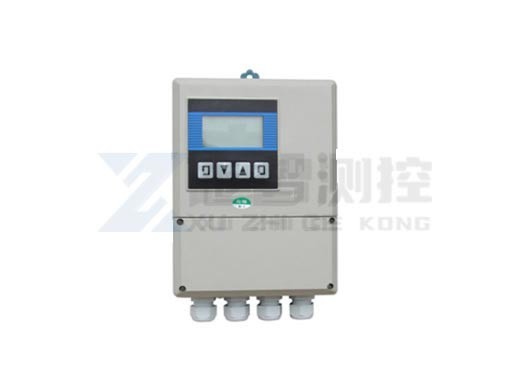

转换器

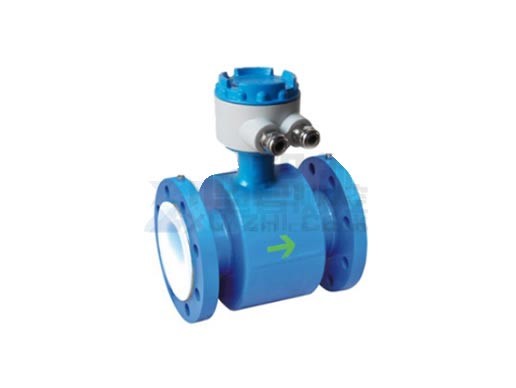

传感器

选型要素

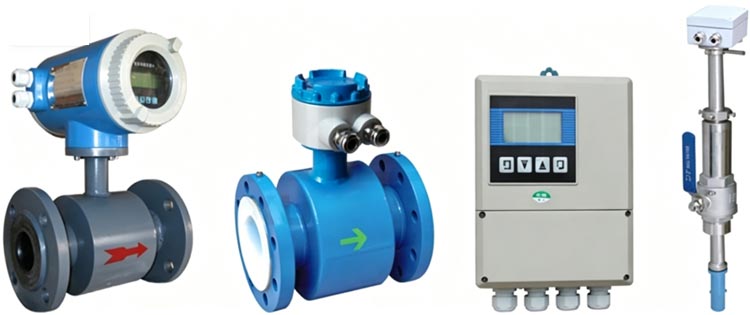

一体式或分体式的选择

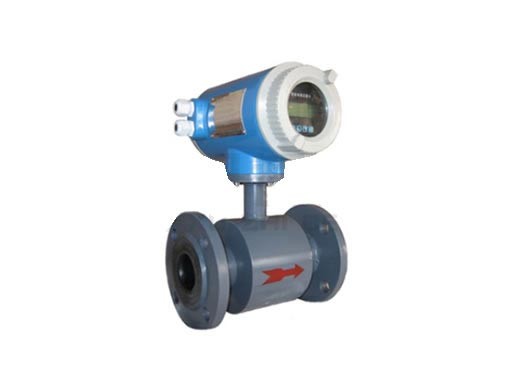

一体式:现场环境较好的情况下,一般都选用一体型,即传感器和转换器组装成一体。
分体式:即传感器和转换器分开安装,以下工况选用分体型。
1、 环境溫度或流量计转换器表面受辐射溫度超过60°C。
2、 管道震动较大的场合。
3、 有腐蚀性气体的场合。
4、 流置计装在高空或井下,不方便调试的场合。
注:传感器与转换器分开距离,一股不能超过100m。

电极材料选择

接地装置的选择

1、 通常有3种接地方式:外置接地环、内置接地电极、工艺管道接地(可以同时交叉使用,但需要一种接地方式)。
2、 塑料管道(有衬里的管道)需要设置接地环(接地电扱),金属管道(无村里)可以利用管道接地。
3、 接地环、接地电扱的材质应与被测介质腐蚀性相适应,可参照“电极材料”。

口径的确定

1、 通常选择流置计口径与工艺管道口径一致。
2、 流置计可测流速在O.l-15m/s范围内,若被测介质含固体颗粒推荐流速l-3m/s ,若工艺管道可能有沉积物推荐流速2-5m/s。
3、 满足测量范围和精度要求的前提下,可采用小于工艺管道通径的流量计以降低成本。
4、 小于或大于工艺管道口径的流量计,上、下游需安装变径管(锥角≤15°)。
